一般信息
产品类型标志

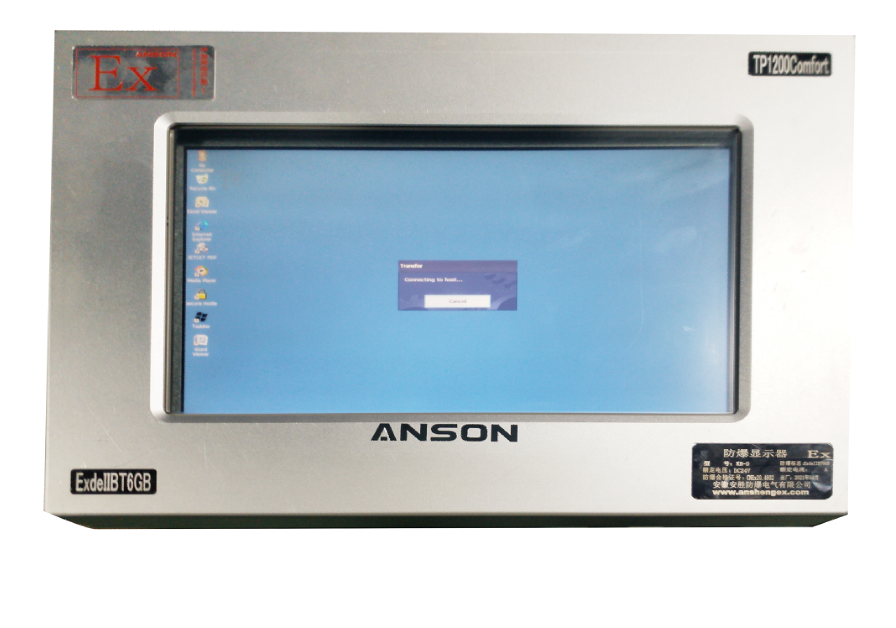

TP1200 Comfort
显示
显示屏规格
TFT
屏幕对角线
12.1 in
屏幕宽度
261.1 mm
屏幕高度
163.2 mm
颜色数量
16 777 216
分辨率（像素）
● 水平图像分辨率
1 280 pixel
● 垂直图像分辨率
800 pixel
背光灯
● MTBF 背景照明（温度为 25 °C 时）
80 000 h
● 可调节背景照明
是的; 0-100 %
操作元件
键盘字体
● 功能按键
— 功能按键数量
0
— 带 LED 的功能按键数量
0
● 带有 LED 的按键
不
● 系统按键
不
● 数字键盘
是的; 屏幕键盘
● 字母数字键盘
是的; 屏幕键盘
触摸屏
● 触摸屏规格
是的; 模拟式电阻
过程操作扩展
● DP 直接 LED（LED 作为 S7 输出外设）
— F1...Fx
0
● 直接按键（按键作为 S7 输入外围设备）
— F1...Fx
0
● 直接按键（触摸按键作为 S7 输入外围设备）
40
安装方式/安装
安装位置
垂直
壁板安装/直接安装
不
可以垂直安装（纵向格式）
是的
可以横向安装（横向格式）
是的
6AV21240MC010AX0
1/8
2022/3/3
© Copyright Siemens无外部通风时的最大允许倾斜角度
35°
电源电压
电源的电压类型
DC
额定值 (DC)
24 V
允许范围，下限 (DC)
19.2 V
允许范围，上限 (DC)
28.8 V
输入电流
耗用电流（额定值）
0.85 A
接通电流脉冲 I²t
0.5 A²·s
功率
接收的有效功率典型值
20 W
处理器
处理器类型
X86
存储器
闪存
是的
RAM
是的
用于用户数据的可用存储器
12 Mbyte
输出类型
Info LED
不
电源 LED
不
Error LED
不
声音
● 蜂鸣器
不
● 扬声器
是的
时间
时钟
● 硬件时钟（实时时钟）
是的
● 软件时钟
是的
● 缓存
是的; 缓冲持续时间典型值为 6 周
● 可同步
是的
接口
工业以太网接口数量
1; 2 个端口（交换机）
RS 485 接口数量
1; RS 422 / 485 接口组合
RS 422 接口数量
0; 共同附带 RS 485
RS 232 接口数量
0
USB 接口数量
2; USB 2.0
● USB-Mini-B
1; 5 针
20 mA 接口数量 (TTY)
0
并行接口数量
0
其他接口数量
0
SD 卡插槽数量
2
带软件接口
不
工业以太网
● 工业以太网状态 LED
2
● 集成开关的端口数量
2
协议
PROFINET
是的
PROFINET IO 支持的协议
是的
IRT
是的; WinCC V12 以上版本
PROFIBUS
是的
支持 EtherNet/IP 协议
是的
MPI
是的
协议（以太网）
● TCP/IP
是的
6AV21240MC010AX0
2/8
2022/3/3
© Copyright Siemens● DHCP
是的
● SNMP
是的
● DCP
是的
● LLDP
是的
网络属性
● HTTP
是的
● HTTPS
是的
● HTML
是的
● XML
是的
● CSS
是的
● Active X
是的
● JavaScript
是的
● Java VM
不
冗余模式
气液冗余
— MRP
是的; WinCC V12 以上版本
其他协议
● CAN
不
● MODBUS
是的
报警/诊断/状态信息
诊断
● 诊断信息可读
是的; S7 控制器
EMV
依据 EN 55 011 标准抑制无线电干扰辐射
● 极限值等级 A 适用于工业领域中的应用
是的
● 极限值等级 B 适用于居民区中的应用
不
防护等级和防护类别
IP（正面）
IP65
IP（背面）
IP20
NEMA（正面）
● 包括类型 4，正面
是的
● 包括类型 4x 正面
是的
标准、许可、证书
CE 标记
是的
cULus
是的
RCM（原 C-TICK）
是的
KC 许可
是的
在防爆区域使用
● ATEX 区域 2
是的
● ATEX 区域 22
是的
● IECEx 2 区
是的
● IECEx 22 区
是的
● cULus I 类 1 区
不
● cULus I 类 2 区，2 级
是的
● FM I 类 2 级
是的
船舶建造许可
● 德国劳埃德船级社 (GL)
是的; E-Stand 10 以上
● 美国船舶检验局 (ABS)
是的; E-Stand 10 以上
● 必维国际检验集团 (BV)
是的; E-Stand 10 以上
● 挪威船级社 (DNV)
是的; E-Stand 10 以上
● 英国劳氏船级社 (LRS)
是的; E-Stand 10 以上
● 日本船级社 (Class NK)
是的; E-Stand 10 以上
● 波兰船级社 (PRS)
不
环境要求
6AV21240MC010AX0
3/8
2022/3/3
© Copyright Siemens运行中的环境温度
操作（垂直安装）
— 垂直安装时的最小值
0 °C
— 垂直安装时的最大值
50 °C; （55 °C，参见文献 ID：64847814）
操作（最大倾斜角度）
— 最大倾斜角度时的最小值
0 °C
— 最大倾斜角度时的最大值
40 °C
操作（垂直安装，纵向格式）
— 垂直安装时的最小值
0 °C
— 垂直安装时的最大值
40 °C
操作（最大倾斜角度，纵向格式）
— 最大倾斜角度时的最小值
0 °C
— 最大倾斜角度时的最大值
35 °C
运输/储存时的环境温度
● 最小值
-20 °C
● 最大值
60 °C
相对空气湿度
● 操作，最大值
90 %; 无凝结
操作系统
专有
不
预安装的操作系统
● Windows CE
是的
项目组态 / 标题
消息显示
是的
报文系统（包括缓冲器和应答器）
是的
过程值显示（输出）
是的
可规定过程值（输入）
是的
方案管理
是的
组态软件
● STEP 7 Basic (TIA Portal)
不
● STEP 7 Professional (TIA Portal)
不
● WinCC flexible Compact
不
● WinCC flexible Standard
不
● WinCC flexible Advanced
不
● WinCC Basic (TIA Portal)
不
● WinCC Comfort (TIA Portal)
是的; V11 以上版本
● WinCC Advanced (TIA Portal)
是的; V11 以上版本
● WinCC Professional (TIA Portal)
是的; V11 以上版本
语言
在线语言
● 联机/运行时间语言数量
32
语言
● 每个项目的语言
32
WinCC 下的功能性 (TIA Portal)
库
是的
应用软件/选件
● 网页浏览器
是的
● Pocket Word
是的
● Pocket Excel
是的
● PDF Viewer
是的
● 媒体播放器
是的
● SIMATIC WinCC Sm@rtServer
是的
● SIMATIC WinCC Audit
是的
Visual Basic 脚本数量
是的
6AV21240MC010AX0
4/8
2022/3/3
© Copyright Siemens任务计划器
● 时间控制
是的
● 任务控制
是的
帮助系统
● 每个信息文本的字符数
70
消息系统
● 消息类别数量
32
● 位消息
是的
— 位消息数量
4 000
● 模拟消息
是的
— 模拟消息数量
200
● S7 消息编号方法
是的
● 系统消息 HMI
是的
● 更多系统报警（SIMATIC S7、SINUMERIK、
SIMOTION ... ）
是的
● 每条消息的字符数
80
● 每条消息的过程值数量
8
● 确认组
是的
● 消息指示器
是的
● 消息缓冲器
— 条目数量
1 024
— 循环缓冲器
是的
— 剩余
是的
— 免维护
是的
方案管理
● 配方数量
300
● 每个配方的数据集
500
● 每个数据集的条目
1 000
● 内部配方存储器的容量
2 Mbyte
● 配方存储器可以扩展
是的
变量
● 每台设备的变量数
2 048
● 每幅图像的变量数
400
● 临界值
是的
● 多路复用
是的
● 结构
是的
● 阵列
是的
画面
● 可组态的图片数量
500
● 永久窗口/默认
是的
● 全局画面
是的
● 弹出式画面
是的
● 幻灯片画面
是的
● 通过 PLC 选择图像
是的
● PLC 中的图像编号
是的
图片对象
● 每个图像的对象数量
400
● 文本区
是的
● I/O 区
是的
● 图形化的 I/O 区（图形列表）
是的
● 符号形式的 I/O 区（文本列表）
是的
● 日期/时间域
是的
● 开关
是的
● 按键
是的
6AV21240MC010AX0
5/8
2022/3/3
© Copyright Siemens● 图形显示
是的
● 图标
是的
● 几何对象
是的
复杂图片对象
● 每个图像的复杂对象数量
20
● 消息显示
是的
● 曲线显示
是的
● 用户显示
是的
● 状态/控制
是的
● Sm@rtClient 显示
是的
● 配方显示
是的
● f(x) 曲线显示
是的
● 系统诊断显示
是的
● 媒体播放器
是的
● HTML 浏览器
是的
● PDF 显示
是的
● IP 摄像头显示器
是的
● 条形图
是的
● 滑动式调节器
是的
● 指示仪器
是的
● 模拟表/电子表
是的
列表
● 每个项目的文字列表数量
500
● 每个文本列表的条目数量
500
● 每个项目的图形列表数量
500
● 每个图形列表的条目数
500
归档
● 每台设备的文档数量
50
● 每个文档的条目数量
20 000
● 消息档案
是的
● 过程值档案
是的
● 归档方式
— 顺序档案
是的
— 循环档案
是的
● 存储器位置
— 存储卡
是的
— USB 存储器
是的
— 以太网
是的
● 数据存储格式
— CSV
是的
— TXT
是的
— RDB
是的
安全性
● 用户组数量
50
● 用户权限数量
32
● 用户数量
50
● 密码导出/导入
是的
● SIMATIC Logon
是的
通过打印机记录
● 消息
是的
● 报告（层协议）
是的
● 硬拷贝
是的
● 电子打印文件
是的; PDF, HTML
字符集
6AV21240MC010AX0
6/8
2022/3/3
© Copyright Siemens● 键盘字体
— 美式（英语）
是的
传送（上传/下载）
● MPI/PROFIBUS DP
是的
● USB
是的
● 以太网
是的
● 使用外部存储介质
是的
过程连接
● S7-1200
是的
● S7-1500
是的
● S7-200
是的
● S7-300/400
是的
● LOGO!
是的
● Win AC
是的
● SINUMERIK
是的; 带有 SINUMERIK 选项包
● SIMOTION
是的
● Allen Bradley (EtherNet/IP)
是的
● Allen Bradley (DF1)
是的
● Mitsubishi (MC TCP/IP)
是的
● Mitsubishi (FX)
是的
● OMRON (FINS TCP)
不
● OMRON (LINK/Multilink)
是的
● Modicon (Modbus TCP/IP)
是的
● Modicon (Modbus)
是的
● OPC UA 客户端
是的
● OPC UA 服务器
是的
服务工具/组态工具
● 备份/恢复
是的
● 自动备份/恢复
是的
● 模拟
是的
● 设备转换
是的
外设/选项
打印机
是的
SIMATIC HMI MM 存储卡：多媒体存储卡
是的; 最多 128 MB
SIMATIC HMI SD 存储卡：数字存储卡
是的; 最多 2 GB
SIMATIC HMI CF 存储卡：CF 卡
不
USB 存储器
是的
SIMATIC IPC USB 闪存（USB 记忆棒）
是的; 最多 16 GB
SIMATIC HMI USB 内存（USB 记忆棒）
是的; 最多 8 GB
网络摄像机
是的
机械/材料
外壳材料（正面）
● 塑料
不
● 铝材
是的
● 不锈钢
不
尺寸
外壳正面宽度
330 mm
外壳正面高度
241 mm
安装截面，宽度
310 mm
安装截面，高度
221 mm
安装深度
65 mm
重量
