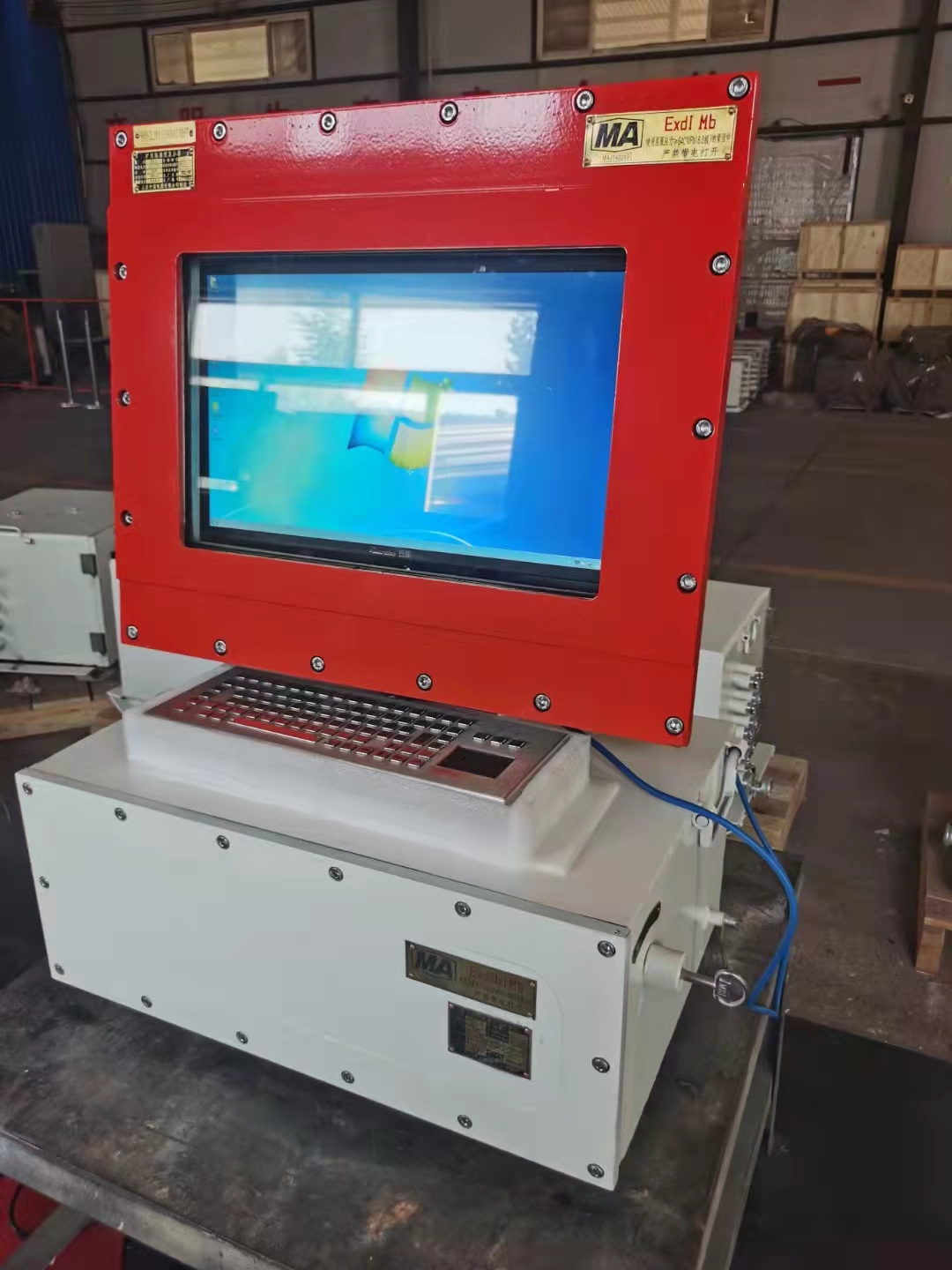

矿用隔爆兼本安型显示器产品分类型式 矿用隔爆兼本安型“Exd[ib] I”。

矿用隔爆兼本安型显示器产品结构及原理产品结构 由备用电源、显示屏、视频服务器、光端机、本安电源、外壳等部分等组成。

功能显示器通过连接隔爆型视频摄像仪(可使用视频线传输或光缆传输两种方式)，能够实现图像的实时查看与录像回放功能。显示器内置（或用户定制）硬盘，能够录像约15天。连接使用的机械鼠标，使用上、下移，左、右移，左击，右击按键达到鼠标操作显示器的效果。操作使用控制键盘的《右击》按键调出主菜单，控制键盘的《左击》、《右击》功能如下：

进入菜单后，见下表的菜单选项及功能设置，可使用控制键盘的《上移》、《下移》、《左移》、《右移》移动至需要设置的选项，单击《左击》表示确定，单击《右击》表示退出。

注意事项严禁带电开盖。 维修时注意防止“失爆”（注意保护紧固件和保护引入装置里的橡胶密封圈）。 在使用前，应检查产品保护功能是否正常，动作是否可靠。应测量该产品的工作电压、工作电流是否符合说明 书要求的参数。确定该产品的关联设备或配接设备是否符合规定要求，并正确接线。 本产品不得随意与其它未经联检的设备连接。

运输和储存显示器的包装采用木箱结构，必须保证在运输中无损坏，并符合水路和陆路运输的要求。

供电电源

    a) 额定工作电压：AC127V

    b) 输入视在功率：≤150VA

显示一体机信号接口

显示一体机具有三种信号输入方式，可同时具备：（出厂时可根据客户需要自由组合）

  1、以太网电信号接口接入：

    a) 接口类型：RJ45；

    b) 传输方式：TCP/IP以太网电信号传输；

    c) 传输速率：100Mbps；

2、以太网百兆光口接入：

    a) 接口类型：SC

    b) 传输速率：100Mbps

    c) 传输方式：全双工TCP/IP以太网光信号传输协议.

3、模拟视频电信号接口：

    a) 接口类型：BNC

    b) 图像输入视频制式：NTSC或PAL制；
