一·产品概述情况：

1.1产品特点

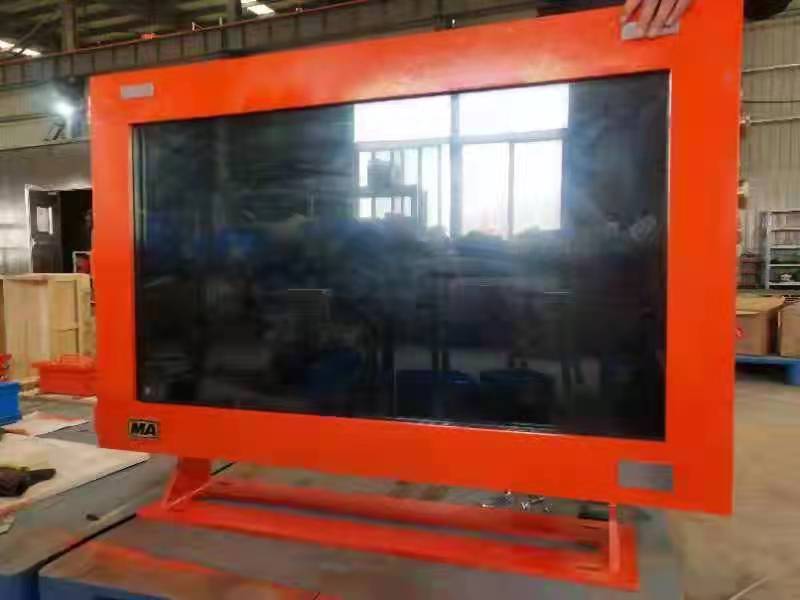

本显示器按(XB127矿用隔爆型显示器标准）设计制造，用于煤矿井下需要不间断监控的场

所，本显示器是煤矿井下安全监控系统种对主要生产环节，重要设备及关键岗位进行实时图

像监视的关键设备，本显示器结构紧凑，体积适中，防爆，抗震，防潮，适合于煤矿井下瓦

斯和煤尘爆炸危险的环境用。

1.2指导说明

品种，矿用隔爆型显示器

规格，XB127

型号规格

1.3 外型尺寸

尺寸：60寸

重约：  约170KG

二，工作原理

四路视频信号进入显示器，于显示器内部的光接收模块，网络接收模块等连接，转化为视频

电信号后进入显示器内部的四画面分割模块，合成一路视频图像在显示上同时显示四路视频

图像

三，技术要求

3.1 环境条件

3.1.1   显示器在下列环境条件下应能正常工作：

a. 环境温度；0℃~+40℃

b. 平均相对湿度；不大于95%（25℃）；

C. 大气压力；86kpa~106kpa;

c. 无显著振动和冲击的场合；

D. 煤矿井下有甲烷及爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

3.1.2显示器能承受的最恶劣的贮运条件：

a.   高温：+60℃

b.   低温：-40℃

c.   平均相对湿度：95%（25℃）；

d.   振动：加速度50m/s²；

e.   冲击：峰值加速度500m/s²。

3.2电器性能

3.2.1    主要技术指标

3.2.1 .1   额定工作电压：127V;

3.2.1.2   额定工作电流≤1A;

3.2.1.3   视频信号输入接口：连接方式: VGA接口，AV视频.

四．安装调试

XB127矿用隔爆型显示器产品内部电源VGA接口已经连接好，外部相对应的接口,高清线

（VGA）,电缆 引入显示器AC127V即可.
